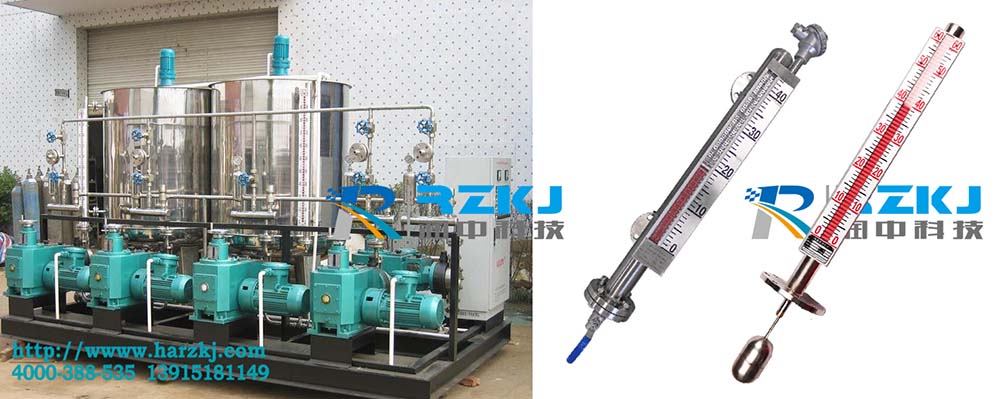

    防爆磁翻板液位計

    防爆磁翻板液位計
    　RZ-UHZ防爆磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
    特點
    1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
    2、配上下限開關輸出，可實現遠距報警，限位控制。
    3、配變送器可實現液位遠距報指示，檢測與控制。

    磁翻板液位計工作原理

    RZ-UHZ防爆磁翻板液位計結構及工作原理
    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

    2、電遠傳
    在RZ-UHZ防爆磁翻板液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

    3、上下限開關輸出
    在防爆磁翻板液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。液位報警器經磁性浮子材料通過無觸點報警開關，使轉換器繼電器觸點按液位的給定值動作，從而達到液位控制的目的。報警開關裝在液位所需控制位置，轉換器安裝在控制室內。

    磁翻板液位計

    三、主要技術指標
    1、量程范圍：300～19000
    2、介質密度（g/cm3）：0.51090～2
    3、介質粘度： ≤0.0203Pa.S
    4、工作溫度℃：-40～350
    5、壓力等級（MPa）：≤32
    6、測量精度：≤±10
    7、安裝方式：側裝式、頂裝式、底裝式
    8、防護等級：IP65
    9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
    10、傳輸方式：4～20mA 或 開關量
    11、接口法蘭：PN4.0　DN25　HG20593（側裝式）
    PN1.0　DN100　HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。

     注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。

    防爆磁翻板液位計安裝形式內容

    側裝式

    安裝間距 ( 測量范圍 )

    500,800,1100,1400,1700,2000,2500,3000mm

    工作壓力

    0.6,1.6,2.5,4.0MPa

    介質密度

    ≥ 0.76g/cm 3

    介質溫度

    -40 ℃ ~100 ℃

    環境溫度

    -40 ℃ ~+70 ℃

    示值誤差

    ± 10mm

    介質粘度

    ≤ 1st(10 - 4 m/s)

    上下限開關輸出

    1. 控制靈敏度 : 10mm
    2.     輸出接點容量 : AC220V2A
    3.     接點壽命 : 5 × 10 4

    電遠傳連續顯示

    1. 精度 : ± 1.5%
    2.     輸出負載 : 750
    3.     輸出信號 : 0~10mA 輸出 ,220VAC 電源
    4~20mA     輸出 ,24VDC 二線制
    4.     防爆特征 ia Ⅱ CT4 本質安全型
