    明渠流量計

    明渠流量計
    明渠流量計

    明渠流量計

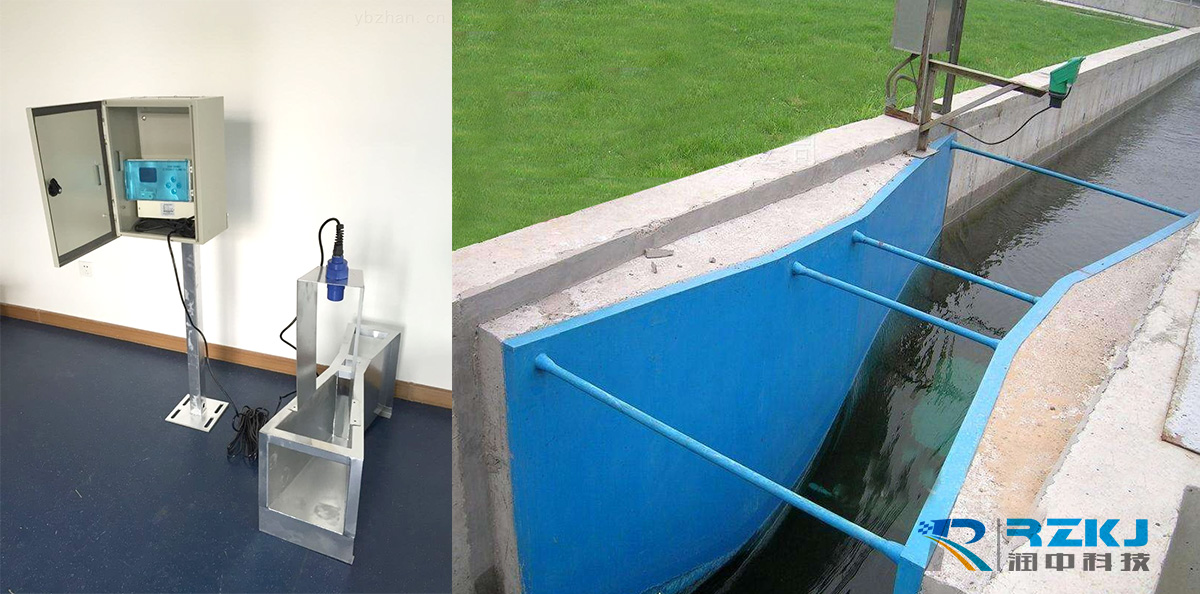

    非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司生產與明渠流量計配套使用的各種規格的量水堰槽（巴歇爾槽）、堰板（三角堰，矩形堰）。提供各種規格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）


    明渠流量計的結構與組成：
    明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。

    明渠流量計的測量原理：

    明渠流量計以流速-水位運算法為基礎，并采用了的流速測量儀和水位測量儀，從而確保測速和運算的準確性的一種新型智能化流量系統，根據渠道的寬度和測量精度的要求，采用單探頭法或多探頭法明渠測流的數學模型。
    智能明渠流量系統顯示儀中微處理器根據水位計測出的實際水位和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。

    明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算得到流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而得到液位高度,由于該液位與流量之間有一定的比例關系，因此可根據計算公式終得到液體流量Q。

    明渠流量計的優勢：
    明渠流量計與其他封閉滿管流量儀表不同，式在非滿管狀態下或敞開渠道具有自由便面自然流的流量儀表。明渠原理的明渠流量計價格低廉、使用簡單，因而在明渠流量測量中被**采用。


    明渠流量計用途：

          與明渠流量計(RZ-1D 型超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。

    材質：
          玻璃纖維不飽和聚酯復合、還有不銹鋼材料。

    流量范圍：

    流量范圍：10升/秒～1000升/秒(由配用巴歇爾槽的規格決定)

    特點
          精度高、耐腐蝕性強、耐候性好、不易變形龜裂、外形美觀，輕質高強。

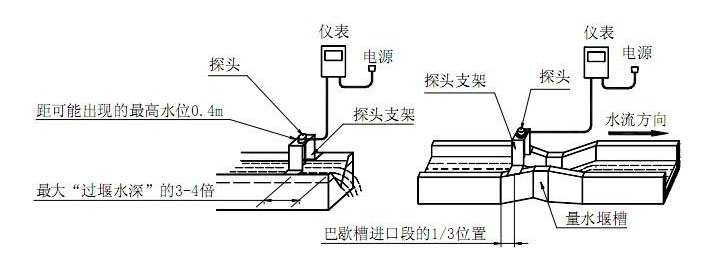

    明渠流量計安裝


    明渠流量計安裝使用時的注意事項：
    • 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
    • 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
    • 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
    • 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。


    序 b值 長*寬*高 大 流 量 收縮段 喉道段 擴散段 墻高 體積
    號 （mm） (mm) （立方米/小時） B1 L1 La b L N B2 L2 K D （立方米）
    1 25 635*267*265 19.44 167 356 237 25 76 29 93 203 19 230 0.04
    2 51 774*314*305 47.52 214 406 271 51 114 43 135 254 22 260 0.07
    3 76 914*359*517 115.56 259 457 305 76 152 57 178 305 25 460 0.17
    4 152 1525*500*730 399.6 400 610 407 152 305 114 394 610 76 610 0.56
    5 228 1630*675*890 900 575 864 576 228 305 114 381 457 76 770 0.98
    6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96
    7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24
    8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96
    9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71
    10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5.50
    11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31
    12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 ### 7.12
    13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 ### 8.38
    14 1500 3470*2380*1250 9000 2280 1950 1203 1500 600 230 1800 920 80 ### 10.32
    15 1800 3620*2740*1250 10800 2640 2100 1203 1800 600 230 2100 920 80 ### 12.40
