差壓變送器工作時所在存在問題現象
  本案例來自于淮安某熱能公司的一臺客戶端DN200噴嘴流量計，用戶是用其來測量蒸汽的流量，在管道的總閥關閉后，差壓變送器輸出3.920mA，非常穩定。不過在關閉三閥組的正壓閥并打開平衡閥后，
變送器輸出4mA.卻出現的負差壓信號，其原因出在哪里，儀表工作人員很是不解。

分析與診斷
    總閥已關，但管內蒸汽壓力仍正常，這時差壓裝置輸出的氣相差壓肯定為零。差壓變送器零點也是準確的.從提問者提供的現場安裝照片分析，差壓裝置的根部閥手柄在水平方向，閥內的汽液交換是正常的，所以能穩定地指示3.92OmA.差壓變送器零點又是準的。差壓變送器的選型和高低壓容室排氣也正常。引壓管也不長，又沒有伴熱保溫的干擾，所以，差壓信號的偏移應發生在差壓裝置取壓口到三閱組的一段。

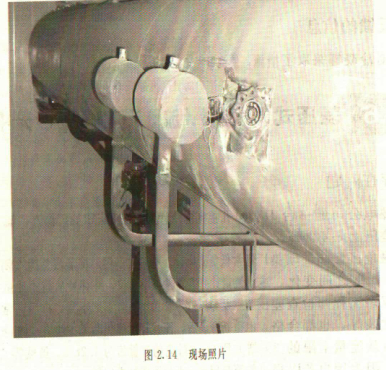

  從照片(圖2.14)上看，兩個冷凝罐之間的距離較遠，應有300mm，很可能安裝時由于某種原因?qū)е仑?fù)壓端冷凝趁內的液位比正壓端高。根據提問者提供的數據知，滿量程差壓值為40kPa，3.920mA對應的負向差壓約為20Pa，相當于2mmH2O。

建議
    在分析了原因之后，處理方法也就順理成章。簡單的方法是將正壓端冷凝高2mm。

討論
(1)引發的原因
 用差壓式流量計測量蒸汽流量時，如果是角接取壓或法蘭取壓，兩個冷凝罐通常并在起，不容易產生高度差進而引起液位差.但若是徑距取壓，由于兩個取壓口之間距離較遠，尤其是前后直管段不由儀表制造廠提供，而是在現場由施工隊拼裝的差壓裝置，稍有疏忽會導致差壓信號的傳遞失真。本實例中的冷凝罐液位差還不是嚴重的。
(2)對儀表示值的影晌
    在本實例中，儀表工程師在現場留心觀察時才發現差壓信號的偏移。因?yàn)閺牧髁匡@示來看，總閥關閉后，流量示值能回零.但差壓信號的偏移對全量程的流量示值都有影響。70%FS時，由此引入的流量示值誤差約為-0.05%，在30% FS時，由此引入的流量示值誤差約為-0.3%.數值并不很大，供方提出這一問題，只因感到自己吃虧了。
(3)開平方運算在差壓變送器內完成時的情況
  當開平方運算在差壓變送器內完成時，本實例中的偏移更不容易發現。如果是正向移，總閥關閉后，流量示值大于零，清晰可見。而負向偏移，流量示值總是零。因此，當開平方運算在差壓變送器中完成時，如果校對流量零點，好將差壓變送器的平方根輸出改為線性輸出。
(4)對差壓變送器進行零點遷移不可取
  處理方法如果不是對冷凝罐的安裝采取措施，而是將差壓變送器的零點遷移20Pa，當然省力，但若該流量計的計量結果用于貿易結算，則容易引發糾紛。因?yàn)檫@樣做了之后，如果檢查差壓變送器的零點就會發現偏高20Pa，有故意作弊之嫌。
