工業過程儀表是工業生產中極為重要基礎設施之一，對于保證生產的正常穩定進行，對于保證安全生產都具有無可替代的作用。在技術日新月異的今天，各種類型的測量?jī)x表不斷出現，許多新技術和新工藝、新材料都集中在儀表生產中得到應用。但是在生產應用中，并不是應用技術越復雜，價格越高就是好的，儀表的選型與配套，講究一個適當原則，只有符合現場使用情況的才是優化選擇。這也是為什么至今，磁翻板液位計作為一個原理和結構相對簡單的液位測量?jī)x表，仍然在市場占有一席之地的重要原因，其中磁翻板液位計安裝方便，觀測直觀，維護方便等特點是一個重要的方面。



磁翻板液位計的主要原理：結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色），進而反映容器內液位的情況。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的完美結合。

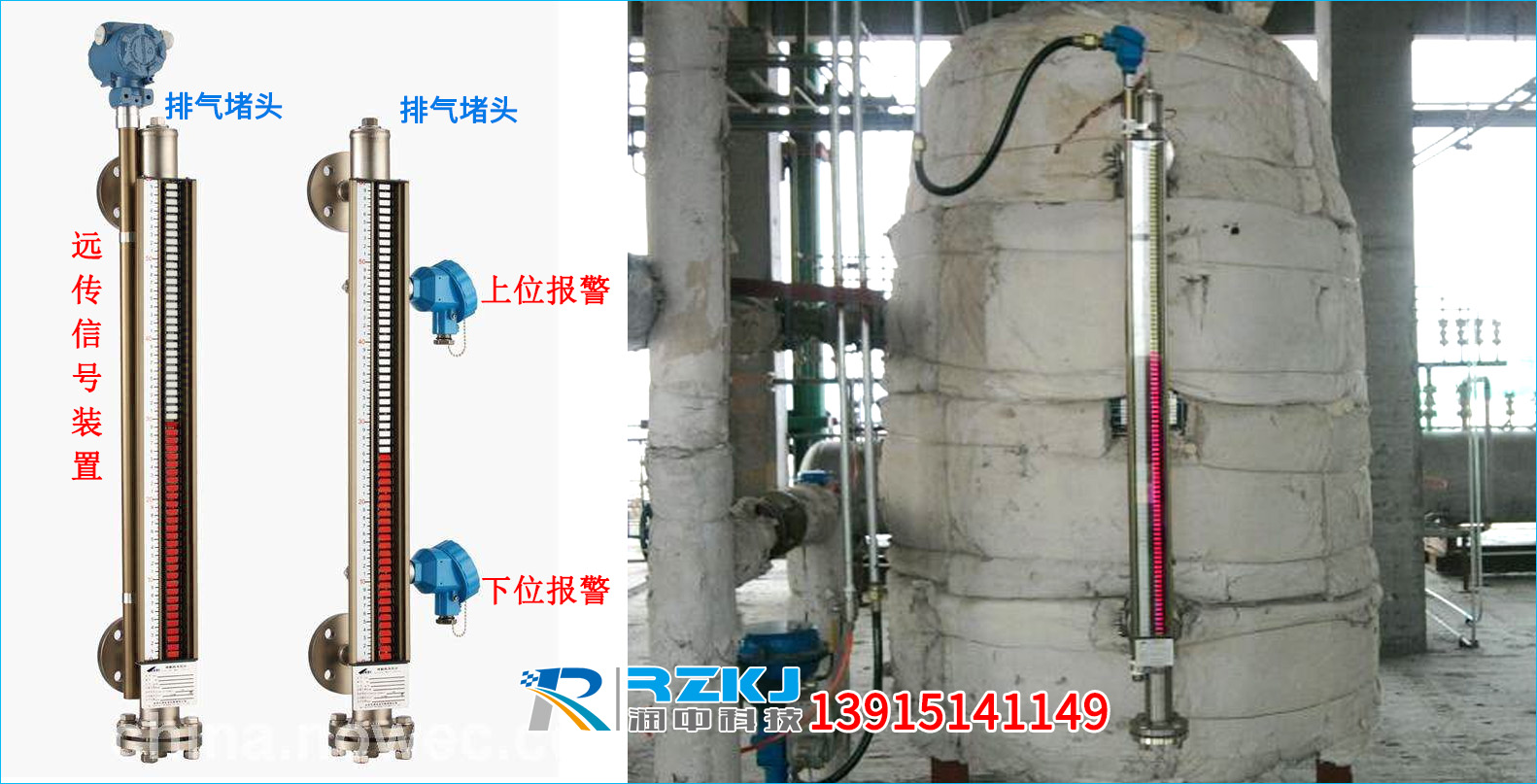

    一般情況下，磁翻板液位計在出廠時會在主體管道頂部上面有一個閥叫放空閥，負責氣相放空，有時候也用一個堵頭（螺紋的）代替，也可以擰開或者擰緊。主體管道下面是排污閥，這個排污閥主要是方便維修或者檢修、清洗的。這個排污閥是標配。是磁翻板液位計在使用過程中日常維修中所必備的配件，如果不安裝，那么遇到故障和問題時，檢修將十分困難。但是上面的放空閥卻不是標配，原因在于：

    這個要根據介質和客戶意向來定的。一般現場當磁翻板液位計主體管道里面的臟東西多了，卡住浮子了影響測量了，這個時候檢修。需要將與罐體法蘭之間的閥門關閉，打開液位計下端的排污閥進行排放，這個時候如果放不干凈，應該是憋氣了，就需要用到頂部的放空閥，擰開放空閥，通氣壓力就可以放干凈了；如果再放不干凈，那么這個時候可以完全打開放空閥或者拿掉堵頭，從頂部灌水或灌油，沖掉臟東西，有時候需要通蒸汽吹掃堵塞物，以便于排放干凈。當測量介質易燃易爆的時候，需要密閉排放，放空閥和排污閥都是更加是標配了。所以配置放空閥需要額外說明，且一般報價下是沒有放空閥的。

   根據以上說明，在測量水以及其他簡單液體的時候，也就是說現場不會存在介質里有臟東西多不會卡浮子或者不需要排放徹底，就不需要用到放空閥，如果測量過程中不會產生真空，也不需要放空閥，只需要標配的排污閥。
