渦輪流量計在安裝時的注意事項及布線要求
發表時間:2015-07-04 ??點擊次數:688? 技術支持:1560-1403-222

渦輪流量計由渦輪、軸承、前置放大器、顯示儀表組成,渦輪流量計對于測量液體和測量氣體儀表產品內部結構會有所區別,由于氣體受溫度和壓力的影響較大,所以一般情況下在測量溫度較高的氣體時要配套溫壓補償裝置,以提高測量數據的準確度。當被測流體沖擊渦輪葉片,使渦輪旋轉,渦輪的轉速隨流量的變化而變化,即流量大,渦輪的轉速也大,再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖,經前置放大器放大后,送入顯示儀表進行計數和顯示,根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。大多數客戶選用法蘭連接安裝型,回去直接和管道上的法蘭對接上就可以了,不過我們在布線和安裝上還是有些小要求需要加以注意。
一、渦輪流量計的布線要求
1.盡可能采用一根完整的電纜線。
2.渦輪流量計布線位置盡可能遠離電噪聲源(如大功率變壓器、電動機和強電源線)并應避免與動力電源線平行布線。
3.建議在粗的電線末端采用非錫焊的夾緊式接線片。
4.對存在較強外磁場的區域,應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界詞源進行屏蔽。
5.為了防水和機械損傷,好將電纜線裝入金屬導管內,但同一根導管內不得有大功率傳輸電纜,(一根傳輸電纜輸送的大功率大于流量計信號電纜輸送的小功率10倍時,兩者不能安裝在同一根導管內)。
6.防爆型渦輪流量計傳感器電纜線的連接,必須嚴格遵守防爆放大器的有關標準。

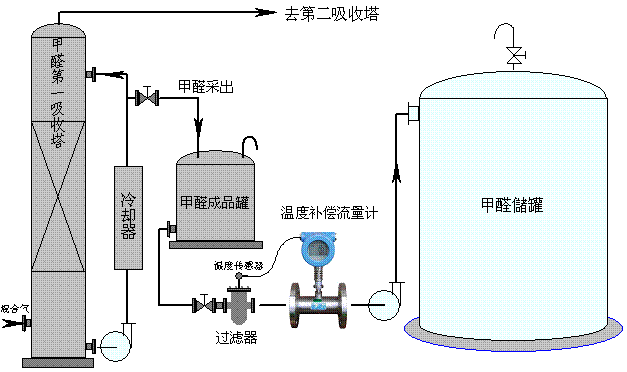

二、渦輪流量計的安裝注意事項:
1.變送器的電源線采用金屬屏蔽線,接地要良好可靠。電源為直流24V,650Ω阻抗。
2.變送器應水平安裝,避免垂直安裝,并保證其前后有適應的直管段,一般前10D,后5D。
3.保證流體的流動方向與儀表外殼的箭頭方向一致,不得裝反。
4.被測介質對渦輪不能有腐蝕,特別是軸承處,否則應采取措施。
5.注意對磁感應部分不能碰撞。
本文由潤中儀表科技有限公司整理發布。
