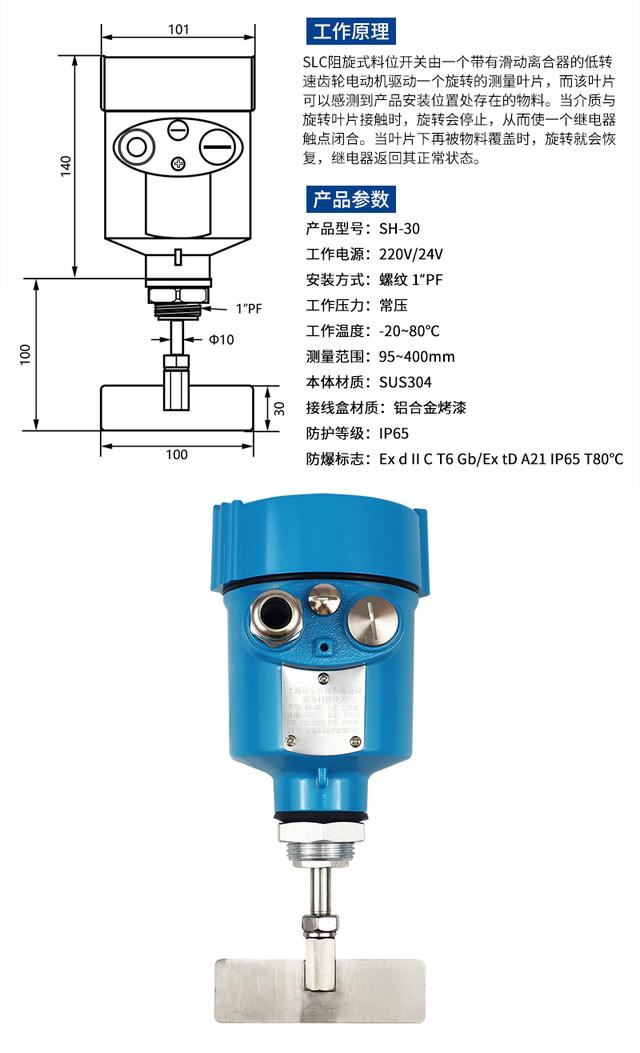

阻旋式料位開關由一個帶有滑動離合器的低轉速齒輪電動機驅動一個旋轉的測量葉片，而該葉片可以感測到產品安裝位置處存在的物料。當介質與旋轉葉片接觸時，旋轉會停止，從而使一個繼電器觸點閉合。當葉片下再被物料覆蓋時，旋轉就會恢復，繼電器返回其正常狀態。

接線方式

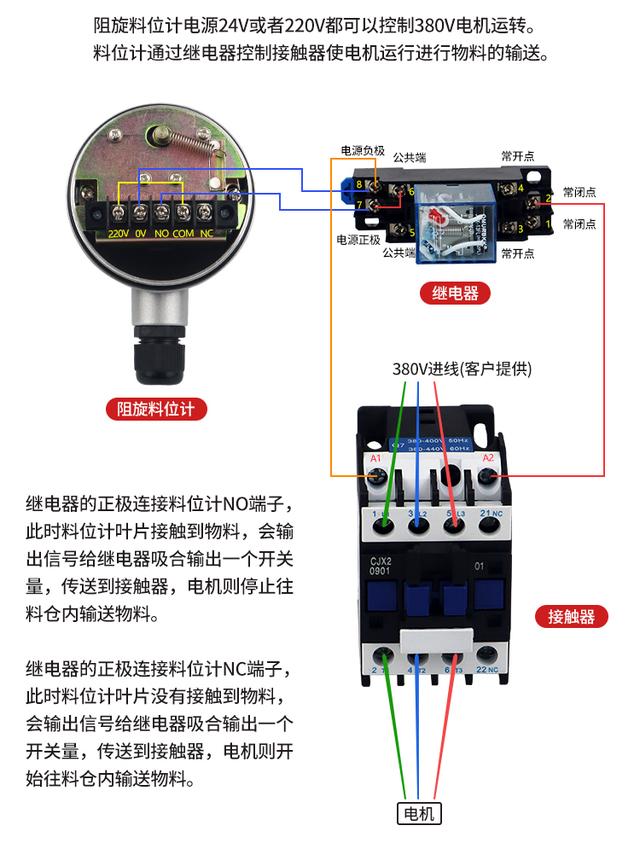

阻旋料位計高低位接線方式

安裝方式

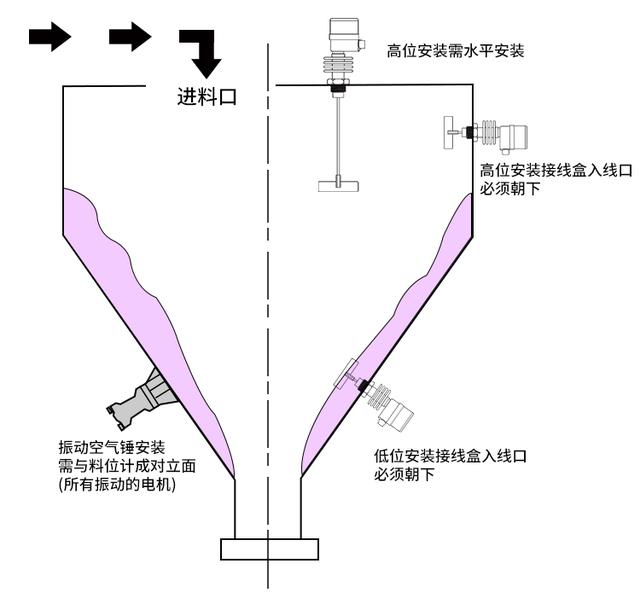

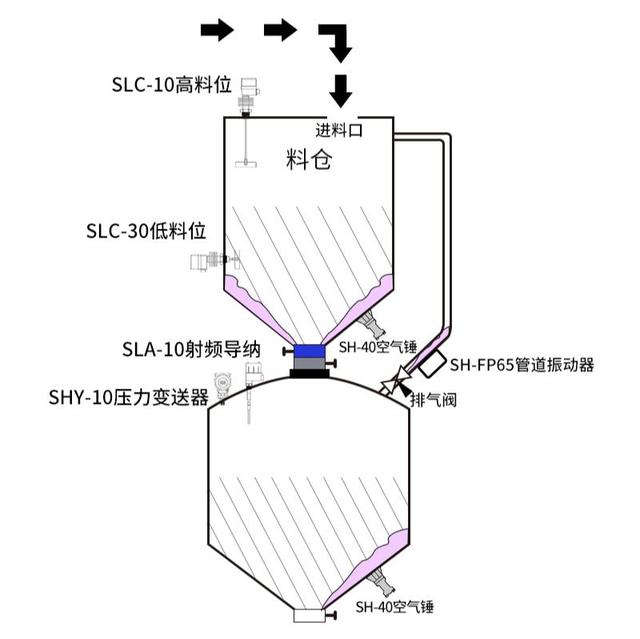

阻旋料位計高低位安裝示意圖
